El Ensamble SOEN® con accesorio trapezoidal para teja trapezoidal es una solución integral diseñada específicamente para la instalación de paneles solares en cubiertas metálicas de geometría trapezoidal. Este ensamble combina componentes de fijación de alta precisión, herrajes estructurales y accesorios de equipotencialización que aseguran un sistema robusto, confiable y duradero.

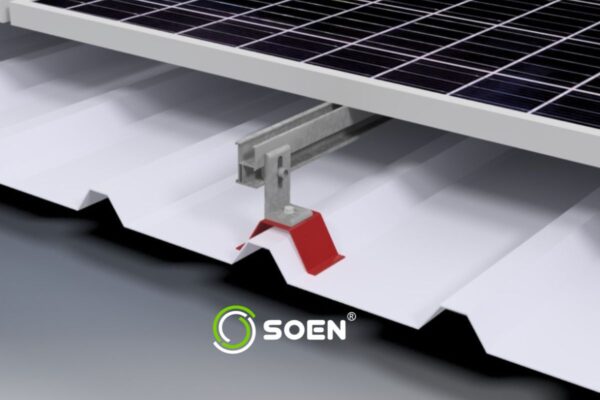

El accesorio trapezoidal permite transmitir adecuadamente las cargas del generador solar hacia la estructura sin comprometer las crestas de la cubierta, evitando deformaciones y minimizando el riesgo de filtraciones. Cada pieza del ensamble ha sido fabricada en materiales de grado industrial como aluminio 6005-T5 y acero inoxidable SUS-304, garantizando alta resistencia mecánica, estabilidad frente a la corrosión y una larga vida útil en ambientes exteriores.
Su diseño modular facilita el montaje, reduce el tiempo de instalación y asegura compatibilidad completa con los paneles fotovoltaicos y el resto de accesorios del sistema SOEN®.

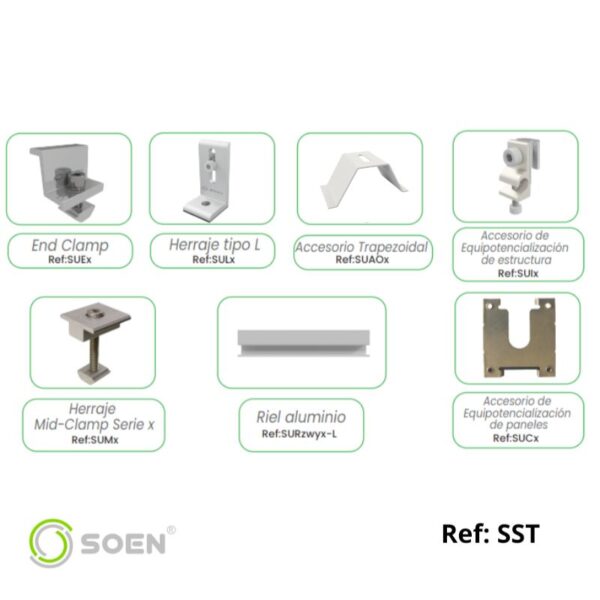

Contenido del Ensamble
End Clamp (Ref: SUEx)
Pieza de fijación final que asegura el panel al riel fotovoltaico, proporcionando rigidez, estabilidad y resistencia a condiciones ambientales.Herraje tipo L (Ref: SULx)
Componente de soporte que actúa como guía del riel fotovoltaico, permitiendo su alineación adecuada y una transferencia de carga segura.Accesorio trapezoidal (Ref: SUAOx)
Elemento de fijación diseñado para cubiertas con crestas trapezoidales. Distribuye cargas, evita deformaciones y mejora la impermeabilidad del sistema.Accesorio de equipotencialización de estructura (Ref: SUIx)
Garantiza continuidad eléctrica entre los componentes estructurales, aumentando la seguridad del sistema fotovoltaico.Herraje Mid-Clamp Serie X (Ref: SUMx)
Pieza de fijación intermedia entre paneles, asegurando alineación óptima, sujeción firme y durabilidad del montaje.Riel de aluminio (Ref: SURzwyx-L)
Perfil estructural fabricado en aleación 6005-T5, diseñado para soportar cargas mecánicas y condiciones climáticas exigentes.Accesorio de equipotencialización de paneles (Ref: SUCx)
Clip que perfora el anodizado del panel para garantizar continuidad eléctrica entre módulos fotovoltaicos.
Beneficios del Ensamble
Especializado para cubiertas trapezoidales
Distribución óptima de cargas sin dañar la cubierta
Sistema completo y 100% compatible con la línea SOEN®
Instalación rápida y con menos perforaciones
Alta resistencia mecánica y anticorrosiva
Equipotencialización completa para mayor seguridad
Ideal para instalaciones residenciales, comerciales e industriales
