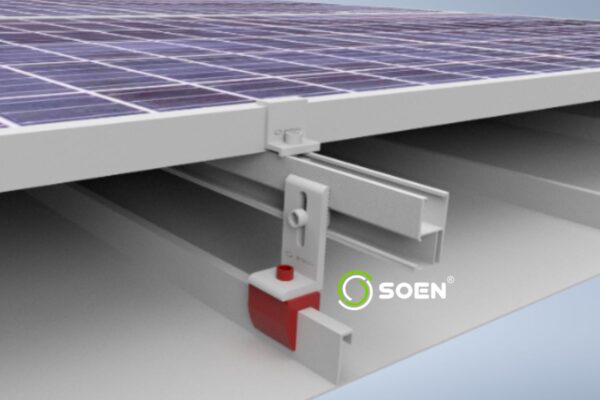

El Ensamble SOEN® con G-CLAMP para teja grafada es una solución integral especialmente diseñada para la instalación de paneles solares en cubiertas metálicas tipo grafada. Este sistema combina herrajes de alta resistencia, componentes de equipotencialización y mecanismos de fijación que aseguran estabilidad, durabilidad y conducción eléctrica adecuada en toda la estructura fotovoltaica.
Fabricado con materiales premium como aluminio 6005-T5 y acero inoxidable SUS-304, este ensamble proporciona un rendimiento excepcional frente a la corrosión, vibraciones y esfuerzos mecánicos típicos en instalaciones exteriores. Su diseño modular y práctico reduce tiempos de instalación y minimiza errores de montaje.

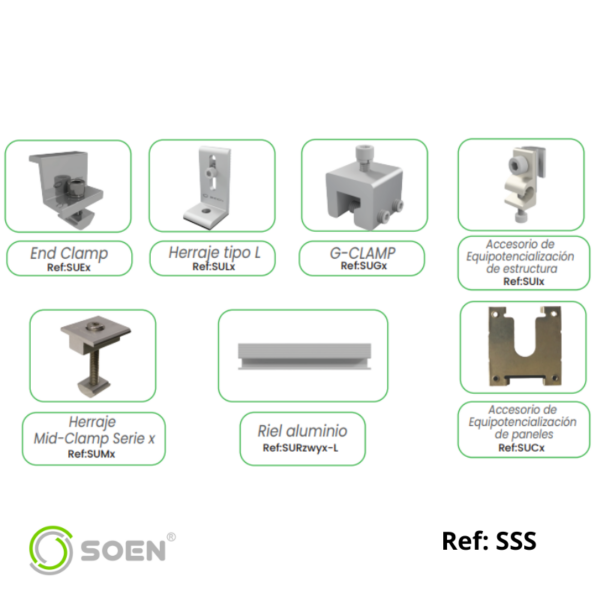

Contenido del Ensamble
End Clamp (Ref: SUEx)
Elemento de fijación final para paneles solares, ofreciendo sujeción firme, resistencia a la corrosión y estabilidad estructural en el riel fotovoltaico.Herraje tipo L (Ref: SULx)
Soporte y guía para el riel fotovoltaico, permitiendo un ajuste seguro con el sistema de fijación y mejorando la distribución de cargas en la cubierta.G-CLAMP (Ref: SUGx)
Dispositivo especializado para anclaje en teja grafada. Su forma permite fijación directa sin perforación, protegiendo la cubierta y ofreciendo un agarre resistente a vibraciones.Accesorio de equipotencialización de estructura (Ref: SUIx)
Garantiza la continuidad eléctrica entre todos los elementos metálicos estructurales, mejorando la seguridad del sistema fotovoltaico.Herraje Mid-Clamp Serie X (Ref: SUMx)
Elemento de sujeción intermedio entre paneles, asegurando alineación óptima y rigidez estructural en la instalación.Riel de aluminio (Ref: SURzwyx-L)
Perfil estructural liviano y resistente, fabricado en aleación 6005-T5, diseñado para soportar cargas mecánicas y condiciones ambientales severas.Accesorio de equipotencialización de paneles (Ref: SUCx)
Clip diseñado para perforar el anodizado del marco del panel y garantizar continuidad eléctrica entre módulos.
Beneficios del Ensamble
Instalación rápida y sin perforaciones en teja grafada
Sistema completo y 100% compatible con la línea SOEN®
Excelente resistencia mecánica y anticorrosiva
Mejora la seguridad mediante equipotencialización total
Reduce tiempos de montaje y errores en obra
Ideal para cubiertas metálicas tipo grafada en proyectos residenciales e industriales
